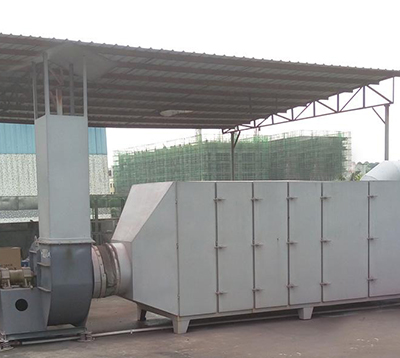

廣東某機械設備廠噴漆廢氣車間案例，在生產及噴涂線過程中產生有機廢氣，各有機物的水溶性較差，而且廢氣濃度較低，同時噴漆廢氣中含有大量粘性漆物及微小粉塵，會對處理設施正常運轉造成影響。
治理方案：前級預處理+旋流除塵塔
技術參數與特點：
廢氣→旋流除塵塔→除霧器→低溫等離子凈化器→離心風機→達標排放
↓ ↑ ↓
補水→循 環 水 池→部分蒸發
↓定期清理雜物→固廢陰干集中處理
噴涂廢氣經水簾機除漆霧后由引風系統將水簾處理后的有機廢氣抽走脫離噴漆室，廢氣由向下切向進入旋流塔，螺旋上升進入布置在塔體內上部噴淋布水裝置大面積噴淋出來的吸收液形成一個充分霧化區，在霧化區有機廢氣與液體充分混合接觸，由于旋流裝置的合理設計，有機廢氣在塔內產生氣動旋流，強勁的上旋力與沖擊力對水液激烈攪動，獲得佳的攪拌及霧化效果，單位體積的洗滌液表面積增加上千倍，霧化的洗滌液將大顆粒的漆霧充分洗滌截流，再經除霧器將水霧分離，即利用除霧器的脫水功能除去廢氣上攜帶著的水分，出來的廢氣進入等離子凈化器處理。有機物經過低溫等離子體后被分解為小分子的無毒無害物質。
旋流除塵塔主要材質為煤質柱狀活性炭（規格為4-8mm)因其煤質柱狀活性炭比表面積大、孔隙發達、強度高、吸附能力強、化學穩定性好、可再生能得復利用，成本低。可廣泛應用于化工、制藥、食品等各種氣體的有害有毒及微生物凈化過濾、對低拂點的苯類、醇類、四氯化碳、三氯甲烷等有害氣體有很好的吸附作用、并可得到回收。
治理效果：凈化后的廢氣滿足達標排放要求。
